此款機型特色

  • 5軸同步加工,資料讀取無時差,隨時掌握加工品形狀變化
  • B、C 軸採用齒輪的傳動裝置,使包覆硬度強韌的5軸可以達到高水準的加工標準
  • 附有”光學尺精度回報調節功能 “, 可5軸同步回應數據資料,使加工機得以提供連續高精確度處理
  • 在各個部份比起舊款機型可以承受更大的重量,其硬度更是堅硬,在最高速時也能穩定精密加工,提供了最完善的加工條件
  • NEO的機型-Z軸是採用雙滾珠螺桿傳動方式,以致資料輸入不會產生斷層,並大幅降低誤差值,NEO Z軸加工行程傳輸可達1200mm(實績)
  • 採用HSH-A63(2面可同時切削類型主軸)為標準設備
  • 依據各行業界、公司需求,量身訂作

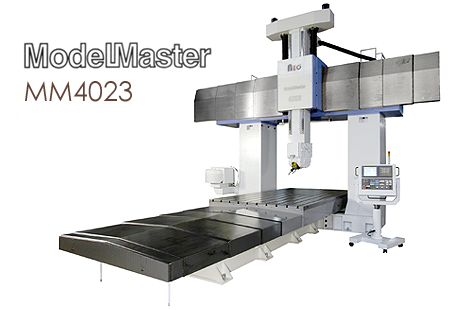

機種型式 MM4023
工作台 工作台面積 4000×2000
工作台高度 800
T型槽(數×寬×槽距) 9×22×200
工作台最大負荷(㎏) 3000
移動轉速 工作台X軸行程(長度) 4000
工作台Y軸行程(前後) 3000
主軸上下(Z)軸行程 1200
切削傳送速度 B軸 0°~±110°
切削傳送速度 C軸 0°~±270°
切削傳送速度 X軸(mm/min) 15000
切削傳送速度 Y軸(mm/min) 15000
切削傳送速度 Z軸(mm/min) 15000
切削傳送速度 B軸(Deg/min) 2000
切削傳送速度 C軸(Deg/min) 2000
位移傳送速度 X軸(mm/min) 20000
位移傳送速度 Y軸(mm/min) 20000
位移傳送速度 Z軸(min/min) 15000
位移傳送速度 B軸(Deg/min) 2000
位移傳送速度 C軸(Deg/min) 2000
主軸範圍 主軸出力(kw) 連續10分定格設定 5,5/11
主軸錐度 HSK-A63
主軸回轉數(rpm/min) 1500~15000
主軸端面到工作台有距離 (B軸0°) 50~1250
中心到工作距龍 (B軸90°) 275~1475
主軸冷卻系統 油茄克方式
工具自動交換裝置 工具最大可容納數量(支) 16
工作最大重量負荷(㎏) 6
工具最長長度 300
工具最大直徑 75
CMC裝置   FANUC 31i-A5
其他 工作台面積 9900×6800
所需馬力(KVA) 70
機器的高度 6010
門的經過幅度 2300
機械重量(kg) 42000
空氣消費量(Nl/min) 350
標準附屬品 全軸比例尺反饋機構
高精度輪郭制御
