此款機型特色

  • 適合放在有限空間、較小坪數的廠地
  • 採用HSH-A63(2面可同時切削類型主軸)為標準設備
  • 附有”光學尺精度回報調節功能 “, 可5軸同步回應數據資料,使加工機得以提供連續高精確度處理
  • 依據各行業界、公司需求,量身訂作

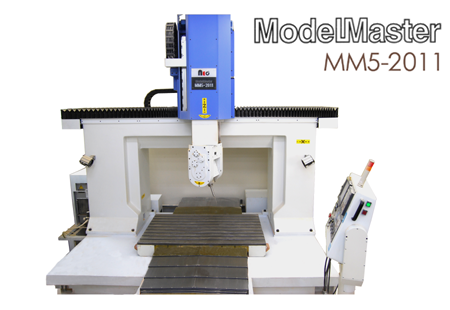

機種型式 MM5-2011
工作台 工作台面積 1,500×1,000
工作台高度 475
T型槽(數×寬×槽距) 9×22×100
工作台最大負荷(㎏) 300
移動轉速 工作台X軸行程(長度) 2000
工作台Y軸行程(前後) 1100
主軸上下(Z)軸行程/td> 775
主軸傾斜 / B軸 0°~±110°
主軸傾斜 / C軸 0°~±190°
切削傳送速度 X軸(mm/min) 7000
切削傳送速度 Y軸(mm/min) 7000
切削傳送速度 Z軸(mm/min) 7000
切削傳送速度 B軸(Deg/min) 2000
切削傳送速度 C軸(Deg/min) 2000
位移傳送速度 X軸(mm/min) 10000
位移傳送速度 Y軸(mm/min) 10000
位移傳送速度 Z軸(min/min) 8000
位移傳送速度 B軸(Deg/min) 2000
位移傳送速度 C軸(Deg/min) 2000
主軸範圍 主軸出力(kw) 連續30分定格設定 2,2/3,7
主軸錐度 HSK-A63
主軸回轉數(rpm/min) 100~10,000
主軸端面到工作台有距離(B軸0°) 100~875
中心到工作的距龍(B軸90°) 260~1,035
主軸冷卻系統 油茄克方式
CNC裝置   FANUC 31i-A5
其他 工作台面積 3,605×2,965
所需馬力(KVA) 50
機器的高度 3165
門經過幅度及高度 1,850/1,115
機械重量(kg) 13000
空氣消費量(Nl/min) 350
標準附屬品 全軸比例尺反饋機構
高精度輪郭制御
