此款機型特色
- 適合廠地有上限高度限制,但又需要有5軸高品質精密加工的客戶 (其他款式亦可調整)
- 5軸同步加工,資料讀取無時差,隨時掌握加工品形狀變化
- 因為採用X、Z軸桌面傳動加工,比傳統機型更能以高規格加工呈現高精密度產品
- NEO的機型Y軸是採用雙滾珠螺桿傳動方式,以達到平衡缸的優勢,同時亦可必免其漏油缺失
- 採用HSH-A63(2面可同時切削類型主軸)為標準設備
- 附有”光學尺精度回報調節功能 “, 可5軸同步回應數據資料,使加工機得以提供連續高精確度處理
- 依據各行業界、公司需求,量身訂作
機種型式 |

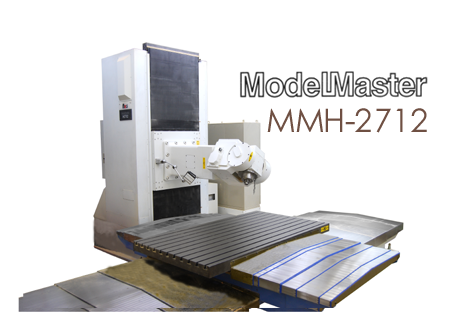

MMH-2712 |
工作台 |
工作台面積 |
2000×1100 |
工作台高度 |
695 |
T型槽(數×寬×槽距) |
11×22×100 |
工作台最大負荷(㎏) |
1000 |
移動轉速 |
工作台X軸行程(長度) |
2700 |
table前後 Z軸 |
1225 |
工作台Y軸行程(前後) |
1300 |
主軸傾斜 / B軸 |
0°~±110° |
主軸傾斜 / C軸 |
0°~±190° |
切削傳送速度 X軸(mm/min) |
10000 |
切削傳送速度 Y軸(mm/min) |
10000 |
切削傳送速度 Z軸(mm/min) |
10000 |
切削傳送速度 B軸(Deg/min) |
2000 |
切削傳送速度 C軸(Deg/min) |
2000 |
位移傳送速度 X軸(mm/min) |
15000 |
位移傳送速度 Y軸(mm/min) |
10000 |
位移傳送速度 Z軸(min/min) |
15000 |
位移傳送速度 B軸(Deg/min) |
2000 |
位移傳送速度 C軸(Deg/min) |
2000 |
主軸範圍 |
主軸出力(kw) 連續10分定格設定 |
5,5/11 |
主軸錐度 |
HSK-A63 |
主軸回轉數(rpm/min) |
150~15,000 |
主軸端面到工作台有距離 (B軸0°) |
125~1,425 |
工作的距龍 (B軸90°) |
350~1,650 |
主軸冷卻系統 |
油茄克方式 |
CNC |
|
FANUC 31i-A5 |
其他 |
工作台面積 |
5,464×4,627 |
所需馬力(KVA) |
60 |
機器的高度 |
3010 |
機器的重量 |
20000 |
空氣的消耗量(NI/min.) |
350 |
標準附屬品 |
全軸比例尺反饋機構 |
高精度輪郭制御 |
