この製品の特徴
- クレーンタイプ(Ｘ軸､Ｙ軸が機械上層部で駆動)で､駆動用ボールネジ､ガイド部への粉塵の蓄積が少ない構造
- クレーンタイプ採用で､どの位置でも均一条件での加工が可能
- 高精度輪郭制御機能を標準装備
- 切粉､粉塵対策は乾式タイプを採用
- ストローク等､ご要望によりカスタマイズ可
標準仕様

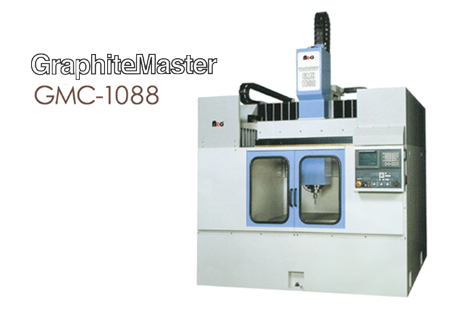

| 機種名 | GMC1088 | |
| テーブル | 作業面積 | 1,000×800 |
| テーブルから床までの距離 | 800 | |
| Ｔスロット(数×幅×ピッチ) | 8×20×100 | |
| 最大積載重量(kg) | 1000 | |
| 移動距離･速度 | テーブル長手方向 X軸 | 1000 |
| テーブル前後 Y軸 | 800 | |
| 主軸頭上下 Z軸 | 800 | |
| 切削送り X軸(mm/min) | 15000 | |
| 切削送り Y軸(mm/min) | 15000 | |
| 切削送り Z軸(mm/min) | 15000 | |
| 早送り X軸(mm/min) | 20000 | |
| 早送り Y軸(mm/min) | 20000 | |
| 早送り Z軸(min/min) | 18000 | |
| 主軸頭 | 主軸出力 kw(30分定格/連続) | / |
| 主軸テーパー(主軸端形状) | HSK-A63 | |
| 主軸回転数(rpm/min) | 2,000～20,000 | |
| 主軸冷却システム | オイルジャケット方式 | |
| 主軸軸受部潤滑方式 | グリス自動潤滑 | |
| 主軸端からテーブル上面までの距離 | 150～950 | |
| 自動工具交換装置 | 工具最大収納本数(本) | 10 |
| 工具最重量(kg) | 2 | |
| 工具最大長 | 200 | |
| 工具最大径 | 50 | |
| CNC装置 | FANUC 31i-A | |
| その他 | 所要床面積 | 2,650×2,615 |
| 所要動力(KVA) | 60 | |
| 機械高さ | 3635 | |
| 機械重量(kg) | 5500 | |
| エアー消費量(Nl/min) | 400 | |
| 標準付属品 | 高精度輪郭制御 | |
