この製品の特徴
- 同時５軸加工対応可
- Ｂ･Ｃ軸機構にギア駆動方式を採用する事で､剛性に裏づけされた高品位の５軸加工を実現
- 高精度輪郭制御と全軸(Ｂ･Ｃ軸含む)スケールフィードバック機構の採用で､理想の加工面､加工精度を提供
- 各部に重量を持たせる事で(全体的な剛性ＵＰ)､安定した高速加工に対応
- Ｚ軸にツインボールネジ駆動方式の採用(Ｚ軸ストローク１２００ｍｍまでの実績あり)によりバランスシリンダーレスを実現
- ＨＳＫ－Ａ６３(２面拘束タイプ)スピンドルを標準装備
- ストローク等､ご要望によりカスタマイズ可
標準仕様

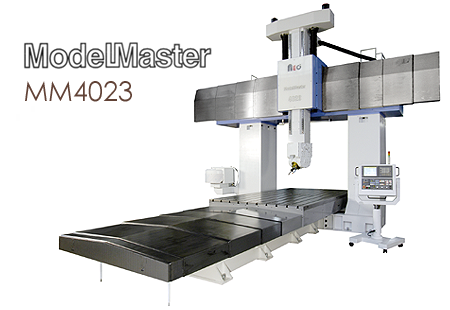

| 機種名 | MM4023 | |
| テーブル | 作業面積 | 4000×2000 |
| テーブルから床までの距離 | 800 | |
| Ｔスロット(数×幅×ピッチ) | 9×22×200 | |
| 最大積載重量(kg) | 3000 | |
| 移動距離･速度 | テーブル長手方向 X軸 | 4000 |
| テーブル前後 Y軸 | 3000 | |
| 主軸頭上下 Z軸 | 1200 | |
| 主軸頭傾斜 B軸 | 0°～±110° | |
| 主軸頭旋回 C軸 | 0°～±270° | |
| 切削送り X軸(mm/min) | 15000 | |
| 切削送り Y軸(mm/min) | 15000 | |
| 切削送り Z軸(mm/min) | 15000 | |
| 切削送り B軸(Deg/min) | 2000 | |
| 切削送り C軸(Deg/min) | 2000 | |
| 早送り X軸(mm/min) | 20000 | |
| 早送り Y軸(mm/min) | 20000 | |
| 早送り Z軸(min/min) | 15000 | |
| 早送り B軸(Deg/min) | 2000 | |
| 早送り C軸(Deg/min) | 2000 | |
| 主軸頭 | 主軸出力 km (連続/10分定格) | 5､5/11 |
| 主軸テーパー(主軸端形状) | HSK-A63 | |
| 主軸回転数(rpm/min) | 1500～15000 | |
| 主軸端からテーブル上面までの距離(B軸0°) | 50～1250 | |
| 回転中心からテーブル上面までの距離(B軸90°) | 275～1475 | |
| 主軸冷却システム | オイルジャケット方式 | |
| 自動工具交換装置 | 工具最大収納本数(本) | 16 |
| 工具最重量(kg) | 6 | |
| 工具最大長 | 300 | |
| 工具最大径 | 75 | |
| CNC装置 | FANUC 31i-A5 | |
| その他 | 所要床面積 | 9900×6800 |
| 所要動力(KVA) | 70 | |
| 機械高さ | 6010 | |
| 門の通過幅 | 2300 | |
| 機械重量(kg) | 42000 | |
| エアー消費量(Nl/min) | 350 | |
| 標準付属品 | 全軸スケールフィードバック機構 | |
| 高精度輪郭制御 | ||
