この製品の特徴
- 横型５軸機構採用で､天井の低い工場への本格的５軸機(ＭＭ４０２３等通常の門型機と同タイプを使用)導入を可能に
- 同時５軸加工対応可能
- Ｘ軸､Ｚ軸にテーブル駆動システムを採用する事で、横型機で懸念される剛性面の弱点をクリアし､良好な加工面を実現
- Ｙ軸にツインボールネジ駆動方式を採用する事でバランスシリンダーレスを実現
- ＨＳＫ－Ａ６３(２面拘束タイプ)スピンドルを標準装備
- 全軸スケールフィードバック機構･高精度輪郭制御機能を標準装備
- ストローク等､ご要望によりカスタマイズ可
標準仕様

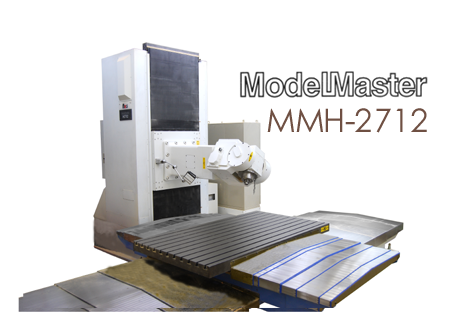

| 機種名 | MMH-2712 | |
| テーブル | 作業面積 | 2000×1100 |
| テーブルから床までの距離 | 695 | |
| Tスロット(数×幅×ピッチ) | 11×22×100 | |
| 最大積載重量(kg) | 1000 | |
| 移動距離･速度 | テーブル長手方向 X軸 | 2700 |
| テーブル前後 Z軸 | 1225 | |
| 主軸頭上下 Y軸 | 1300 | |
| 主軸頭傾斜 B軸 | 0°～±110° | |
| 主軸頭旋回 C軸 | 0°～±190° | |
| 切削送り X軸(mm/min) | 10000 | |
| 切削送り Y軸(mm/min) | 10000 | |
| 切削送り Z軸(mm/min) | 10000 | |
| 切削送り B軸(Deg/min) | 2000 | |
| 切削送り C軸(Deg/min) | 2000 | |
| 早送り X軸(mm/min) | 15000 | |
| 早送り Y軸(mm/min) | 10000 | |
| 早送り Z軸(min/min) | 15000 | |
| 早送り B軸(Deg/min) | 2000 | |
| 早送り C軸(Deg/min) | 2000 | |
| 主軸頭 | 主軸出力 kw(連続/10分定格) | 5､5/11 |
| 主軸テーパー(主軸端形状) | HSK-A63 | |
| 主軸回転数(rpm/min) | 150～15,000 | |
| 主軸端からテーブル上面までの距離(B軸90°) | 125～1,425 | |
| 回転中心からテーブル上面までの距離(B軸0°) | 350～1,650 | |
| 主軸冷却方式 | オイルジャケット方式 | |
| CNC装置 | FANUC 31i-A5 | |
| その他 | 所要床面積 | 5,464×4,627 |
| 所要動力(KVA) | 60 | |
| 機械高さ | 3010 | |
| 機械重量(kg) | 20000 | |
| 空気の消費量(NI/min.) | 350 | |
| 標準付属品 | 全軸スケールフィードバック機構 | |
| 高精度輪郭制御 | ||
